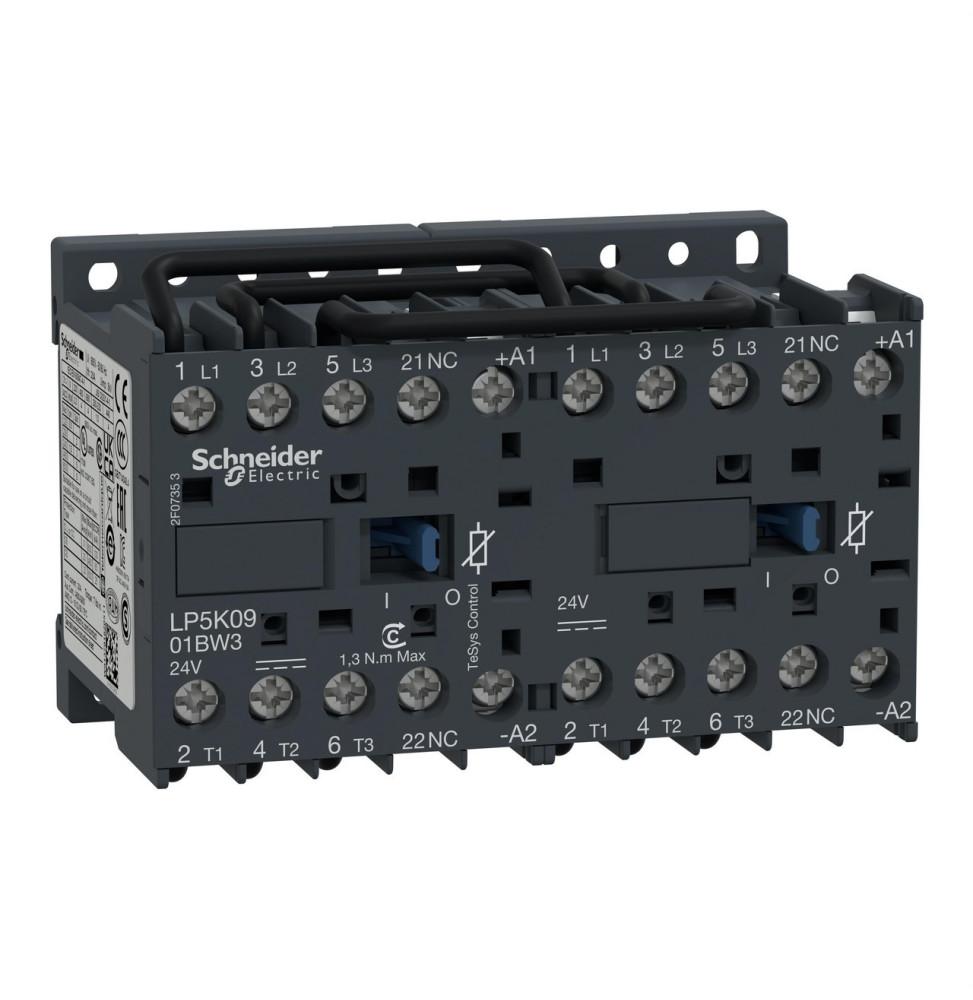

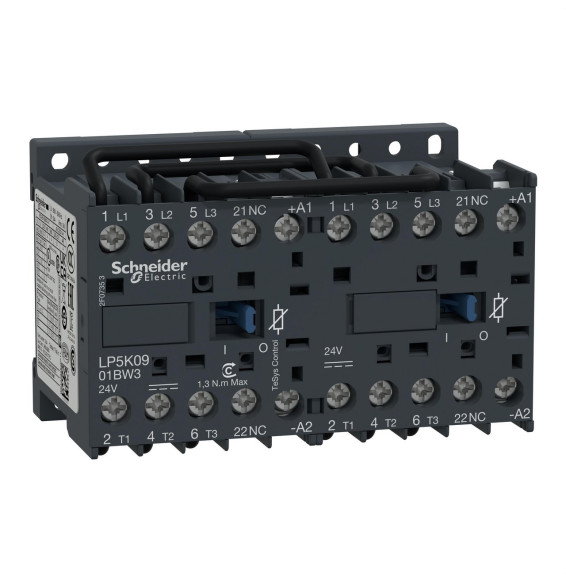

Minicontactor inversor 9A 3P 24V CC bajo consumo
Contactor inversor TeSys K de 3 polos (3 NA) para aplicaciones de control de motores de hasta 9 A/690 V AC-3 (4 kW a 400 V). Proporciona bobinas de bajo consumo de 24 V CC con limitador contra sobretensiones transitorias, compatible con salidas de controlador programables, contactos auxiliares integrados 2 NC, conexión mediante bornes de tornillo, circuito de alimentación de inversión precableado y enclavamiento mecánico. Proporciona fiabilidad y durabilidad en aplicaciones estándar con velocidades de maniobra de hasta 600 ciclos/hora y entornos con una temperatura máxima de 50 °C. Muy compacto (90mm de ancho), montaje en carril DIN o fijación con tornillos. Certificado por diversas normas (IEC, UL, CSA, CCC, EAC), cumple la norma Green Premium (RoHS/REACh).
Contactor inversor TeSys K de 3 polos (3 NA) para aplicaciones de control de motores de hasta 9 A/690 V AC-3 (4 kW a 400 V). Proporciona bobinas de bajo consumo de 24 V CC con limitador contra sobretensiones transitorias, compatible con salidas de controlador programables, contactos auxiliares integrados 2 NC, conexión mediante bornes de tornillo, circuito de alimentación de inversión precableado y enclavamiento mecánico. Proporciona fiabilidad y durabilidad en aplicaciones estándar con velocidades de maniobra de hasta 600 ciclos/hora y entornos con una temperatura máxima de 50 °C. Muy compacto (90mm de ancho), montaje en carril DIN o fijación con tornillos. Certificado por diversas normas (IEC, UL, CSA, CCC, EAC), cumple la norma Green Premium (RoHS/REACh).
LP5K0901BW3
Ficha de datos
- Objeto
- Contactor de inversión
- Tensión
- 690 V CA 50/60 Hz para circuito de alimentación. <= 690 V CA 50/60 Hz para circuito de señalización
- Nº de contactos principales abiertos
- 3
- Nº de contactos auxiliares cerrados
- 1
- Nº de contactos principales cerrados
- 0
- Normas
- BS 5424. IEC 60947. NF C 63-110. VDE 0660
- Par de apriete
- 1.3 N.m - sobre terminales de fijación por tornillo - con destornillador Philips nº 2. 1.3 N.m - sobre terminales de fijación por tornillo - con destornillador plano Ø 6
- Endurancia mecánica
- 5 Mciclos
- Durabilidad eléctrica
- 0.18 Mciclos 20 A AC-1 en Ue <= 440 V. 1.3 Mciclos 9 A AC-3 en Ue <= 440 V
- Tipo de control
- DC bajo consumo
- Categoría de empleo
- AC-1. AC-3. AC-4
- Nº de polos
- 3P
- Resistencia al fuego
- V1 conforme con UL 94. Requerimiento 2 conforme con NF F 16-101. Requerimiento 2 conforme con NF F 16-102
- Tensión de aislamiento
- Montaje
- Placa. Carril
- Grado de protección
- IP20
- Capacidad de corte
- 110 A a 415 V conforme con IEC 60947. 110 A a 440 V conforme con IEC 60947. 80 A a 500 V conforme con IEC 60947. 110 A a 220...230 V conforme con IEC 60947. 110 A a 380...400 V conforme con IEC 60947. 70 A a 660...690 V conforme con IEC 60947
- Intensidad
- 9 A a <= 440 V CA AC-3 para circuito de alimentación. 20 A (<= 50 °C) a <= 440 V CA AC-1 para circuito de alimentación. 16 A (<= 70 °C) en 690 V CA AC-1 para circuito de alimentación
- Altitud de trabajo
- 2000 m sin reducción temperatura
- Cadencia máxima
- 3600 cyc/h
- Tratamiento
- TC conforme con IEC 60068. TC conforme con DIN 50016
- Certificaciones
- CSA. UL
- Potencia de motor
- 4 kW a 380...415 V CA 50/60 Hz. 4 kW en 440 V CA 50/60 Hz. 4 kW en 480 V CA 50/60 Hz. 4 kW en 500...600 V CA 50/60 Hz. 4 kW en 660...690 V CA 50/60 Hz. 2.2 kW a 220...230 V CA 50/60 Hz
- Conformidad con RoHS
- SI
- Nº de contactos
- 3 NA
- Categoría de sobretensión
- III
- Temperatura de trabajo
Referencias específicas
- ean13
- 3389110501650
